Способы соединения труб различного типа

Способы соединения труб зависят от материала трубы, рабочего давления и условий монтажа. Сталь соединяют резьбой или сваркой, полипропилен — раструбной пайкой, металлопластик — пресс-фитингами или компрессионными фитингами, ПНД — компрессионными фитингами или электросваркой. Ключевой критерий выбора: разборное или постоянное соединение нужно. Всё, что уходит в стяжку или за гипсокартон, требует неразъёмного метода. Краткий ответ по всем типам труб — в таблице ниже.

Разъёмные и неразъёмные соединения труб

Все способы соединения трубопроводов делятся на два класса: разъёмные (демонтируются без разрушения фитинга) и неразъёмные (образуют постоянный стык). Выбор между ними определяет допустимость скрытого монтажа.

Разъёмные соединения: резьбовые муфты, сгоны, компрессионные (цанговые) фитинги, фланцы, раструбные соединения с резиновым кольцом. Плюс — полная ремонтопригодность: можно разобрать и переделать. Минус — не допускаются в конструкциях без доступа: в бетонных стяжках, замурованных штробах, за несъёмной отделкой.

Неразъёмные соединения: сварка стали, раструбная пайка ПП труб, пресс-соединение, капиллярная пайка меди, электросварные муфты ПНД, клеевое соединение (холодная сварка) ПВХ. Дают максимальную надёжность и допускаются везде — включая скрытый монтаж.

Сравнительная таблица способов соединения по типу трубы

Способы соединения труб по типу материала, инструменту и возможности демонтажа

Тип трубы	Способ соединения	Инструмент	Разъёмное / неразъёмное
Стальная	Резьбовая муфта, сгон	Трубный ключ, плашка	Разъёмное
Стальная	Сварка	Сварочный аппарат	Неразъёмное
Полипропилен (ПП)	Раструбная сварка (пайка)	Паяльник для ПП труб, 260°C	Неразъёмное
Металлопластик	Пресс-фитинг	Пресс-клещи	Неразъёмное
Металлопластик	Компрессионный (обжимной) фитинг	Разводной ключ	Разъёмное
ПНД / ПЭ	Компрессионный фитинг	Ключ	Разъёмное
ПНД / ПЭ	Электросварная муфта	Аппарат электромуфтовой сварки	Неразъёмное
ПНД / ПЭ	Стыковая сварка	Сварочный аппарат встык	Неразъёмное
Медная	Капиллярная пайка (мягкая / твёрдая)	Горелка, припой, флюс	Неразъёмное
Медная	Пресс-фитинг	Пресс-клещи	Неразъёмное
ПВХ / канализация	Раструб с резиновым кольцом	Без инструмента	Условно разъёмное
ПВХ / напорная	Холодная сварка (ПВХ-клей)	Кисть, обезжириватель	Неразъёмное
Чугун (канализация)	Раструб + манжета или зачеканка	Трамбовка, герметик	Условно разъёмное

Соединение стальных труб

Стальные трубы соединяют двумя методами: резьбовым (разъёмное) и сваркой (неразъёмное). Резьбовой метод применяется при монтаже с возможностью последующего демонтажа, сварка — для постоянных трубопроводов. Подробно о резке и подготовке стальных труб под сварку — в статье Резка и сварка металлических труб.

Муфтовое соединение

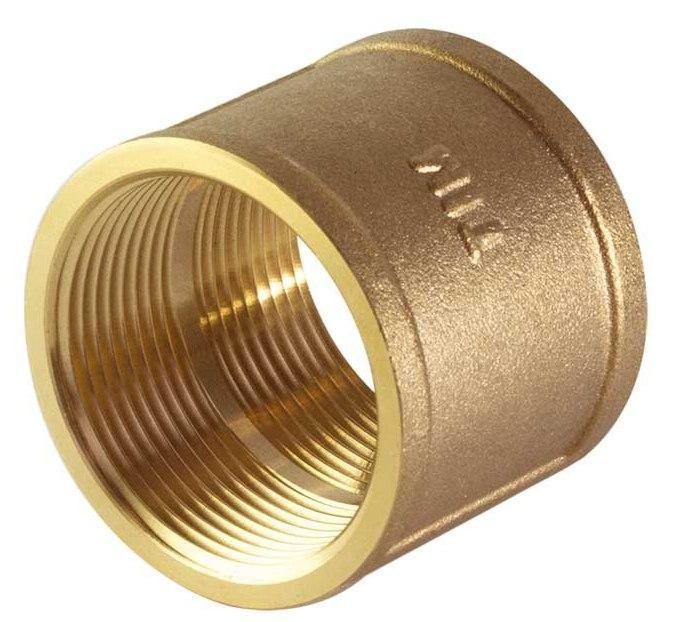

Муфты предназначены для соединения труб одинакового диаметра на прямолинейных участках. Обе детали должны иметь одинаковый внутренний диаметр резьбы, измеряемый в дюймовой системе (1/2, 3/4, 1, 1,5, 2 дюйма и т.д.). Резьба подразделяется на крепежную (с крупным шагом, для прочного соединения) и трубную (более мелкую, для соединения труб). Уплотнение выполняется льняной прядью с нанесением герметика (красного термостойкого или силиконового). Для затяжки используют трубный ключ.

Сгоны

Сгоны применяют, когда для муфт недостаточно места или обе трубы невозможно повернуть вокруг оси. Сгон — отрезок трубы с дюймовой резьбой разной длины на концах: на одном конце резьба длинная (до 6 витков), на другом — короткая. Работа с ним требует двух трубных ключей: один фиксирует одну трубу, вторым затягивают муфту. Уплотняют льном с герметиком: прядь наматывают по ходу резьбы, обмазывают герметиком и затягивают контргайку.

Соединение металлопластиковых труб

Металлопластиковые трубы соединяют двумя способами: неразъёмным пресс-методом (для скрытого монтажа) и разъёмным компрессионным (для открытых трасс). Подробная инструкция по прокладке систем — в статье Монтаж металлопластиковых труб.

Пресс-фитинги (неразъёмное)

Пресс-фитинг создаёт герметичный неразъёмный стык за счёт обжима стальной гильзы на трубе вокруг уплотнительных колец. Пресс-соединение необратимо — подходит для скрытой прокладки в стене или стяжке.

Порядок монтажа:

1. Отрезаем трубу под углом 90° к оси.
2. Обрабатываем торец калибром, снимаем фаску на внутренней кромке.
3. Проверяем обжимную муфту на целостность и надеваем на трубу.
4. Вставляем наконечник пресс-фитинга до упора.
5. Обжимаем муфту ручными или электрическими пресс-клещами.

Обжимные (компрессионные) фитинги (разъёмное)

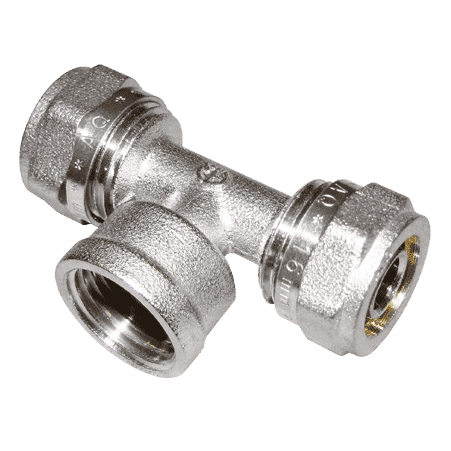

Компрессионный фитинг работает по принципу цанги: накидная гайка прижимает кольцо с разрывом к трубе, создавая герметичный стык. Для монтажа достаточно разводного ключа — специальный инструмент не нужен. Применение: открытая прокладка, ревизионные точки в коллекторных шкафах, временные соединения.

Соединение полипропиленовых труб

ПП трубы соединяют только раструбной сваркой (пайкой): клей, компрессионные и резьбовые фитинги без армированного переходника здесь не применяются. Подробнее о технологии — в статье Сварка пластиковых труб.

Раструбная сварка (пайка) ПП труб

Паяльник для ПП труб нагревает насадку-гильзу до рабочей температуры 260°C. Труба и фитинг вставляются в насадку одновременно, греются 5–30 секунд в зависимости от диаметра (DN 20 — 5 с, DN 40 — 12 с, DN 63 — 24 с), затем быстро соединяются.

Порядок монтажа:

1. Размечаем трубу: маркером отмечаем глубину вхождения в фитинг (по таблице производителя).
2. Отрезаем торец ножницами для ПП труб под 90° — торец должен быть ровным.
3. Вставляем трубу и фитинг в разогретую насадку одновременно, удерживаем без вращения до конца нагрева.
4. Извлекаем детали из насадки и соединяем быстрым прямолинейным движением без поворота.
5. Удерживаем неподвижно 15–30 секунд до начала схватывания.
6. Полное остывание — 2 минуты, нагрузку на стык давать не ранее чем через 4 часа.

Зачистка армированных ПП труб

Трубы с алюминиевой фольгой требуют зачистки перед пайкой: алюминий не сваривается с полипропиленом, а при контакте с влагой между слоями запускается электрохимическая коррозия и расслоение стенки. Зачистку выполняют специальным зачистным инструментом (шейвером), снимающим верхний слой ПП вместе с фольгой на глубину вхождения.

Трубы с армированием стекловолокном зачистки не требуют — стекловолокно соединяется с ПП без промежуточного слоя.

Соединение труб ПНД (полиэтилен)

ПНД-трубы соединяют тремя способами в зависимости от диаметра, рабочего давления и типа монтажа: компрессионными фитингами, электросварными муфтами и стыковой сваркой.

Компрессионные фитинги

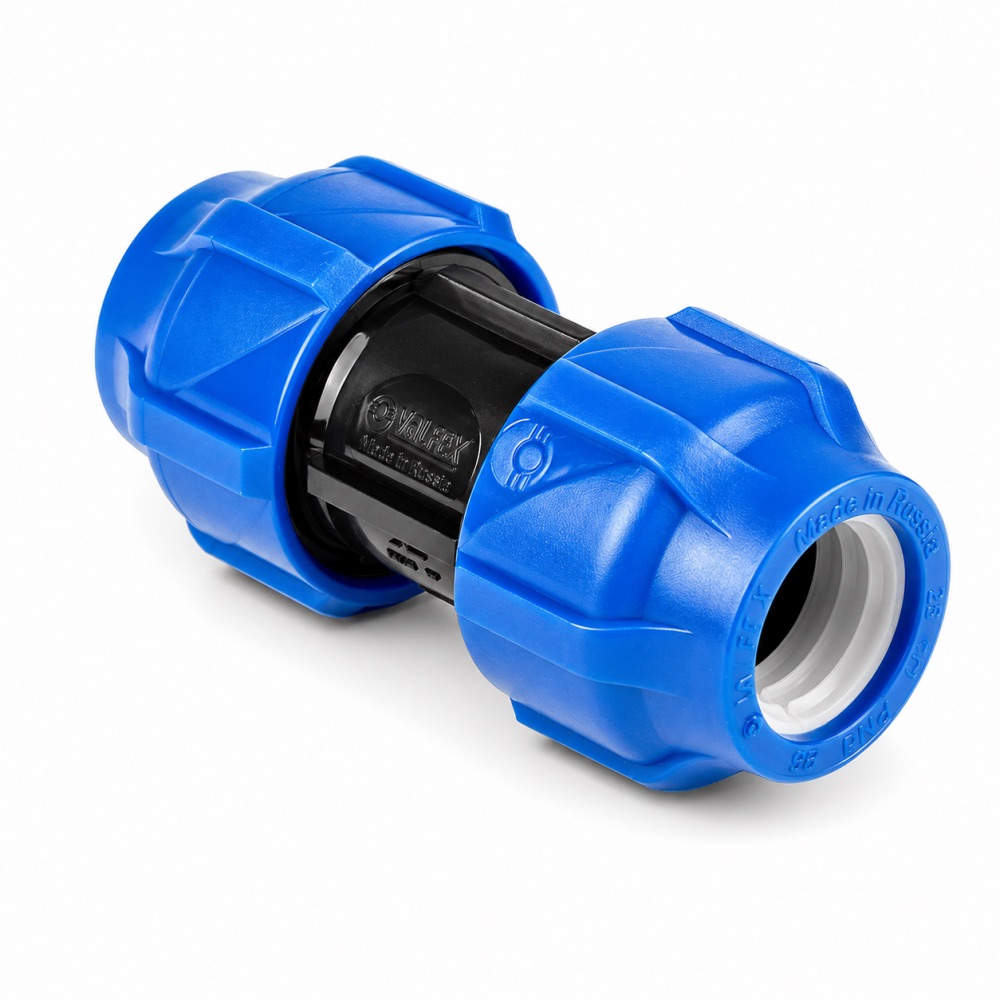

Накидная гайка поджимает цанговое зубчатое кольцо, которое врезается в стенку трубы и фиксирует её. Монтаж без нагрева — только ключ. Соединение разборное. Область применения: диаметры до DN 63, внутреннее водоснабжение, капельный полив, садовые системы.

Электросварные муфты

В тело муфты встроена нагревательная спираль. Аппарат электромуфтовой сварки подаёт ток по штрих-коду на этикетке фитинга — полиэтилен внутри муфты и снаружи трубы расплавляется и сваривается в монолит. Применение: диаметры DN 20–630 мм, подземные трубопроводы водоснабжения (ГОСТ 18599), газ (ГОСТ Р 58121.2). Соединение неразъёмное, допускается при скрытом монтаже. Ключевое условие — точная соосность труб и чистота торцов.

Стыковая сварка

Оба торца нагреваются нагревательным диском (зеркалом) до пластичного состояния при температуре 200–220°C, затем диск убирается и торцы прижимаются с заданным давлением. Применение: диаметры от DN 63, магистральные и промышленные трубопроводы. Требует стационарного аппарата стыковой сварки с гидравлическим приводом.

Соединение медных труб

Медные трубы применяют в системах отопления и ГВС при давлении до 10 бар и температуре до 110°C. Два основных метода — капиллярная пайка и пресс-соединение; оба неразъёмные.

Капиллярная пайка

Принцип — раструбный стык: труба вставляется в фитинг с зазором 0,05–0,2 мм. Флюс наносится на оба конца, горелка нагревает фитинг снаружи, расплавленный припой затягивается в зазор капиллярными силами.

Два режима пайки:

• Мягкая пайка (припой плавится ниже 450°C, марки Sn97Cu3 или Sn96Ag4): для ХВС и ГВС до 110°C. Инструмент — пропан-бутановая горелка.
• Твёрдая пайка (припой плавится выше 450°C, серебросодержащий припой Ag45 или Ag15): для высоких давлений и вибрационных нагрузок. Требуется газокислородная горелка.

Результат — неразъёмный стык с прочностью, сопоставимой со стенкой трубы.

Пресс-фитинги для меди

Фитинг с уплотнительными кольцами обжимается пресс-клещами за одно движение. Преимущества перед пайкой: открытый огонь не нужен, монтаж рядом с горючими материалами и в стеснённых условиях возможен, время цикла — 5–10 секунд. Соединение неразъёмное, рабочее давление до 16 бар.

Соединение труб ПВХ (канализация и напорные)

Раструбное соединение с резиновой манжетой

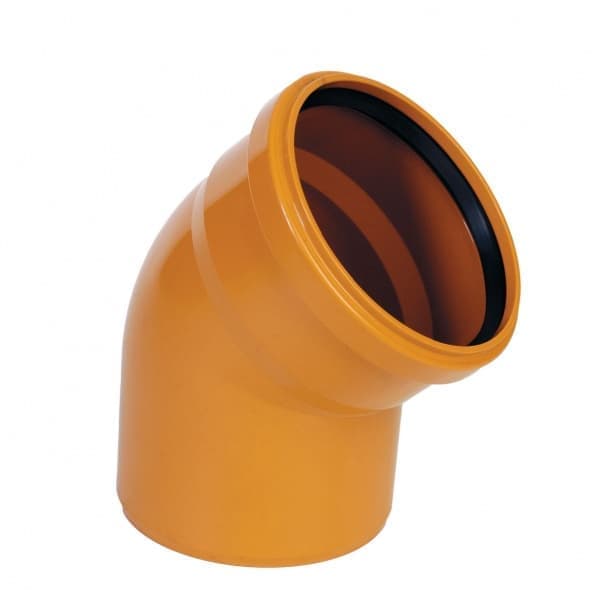

Раструбное соединение применяют для безнапорной внутренней канализации (серые трубы ПВХ-U). В раструб трубы или фитинга заводится резиновое уплотнительное кольцо. Гладкий конец смазывается мыльным раствором или специальной смазкой и вставляется до упора с лёгким усилием. Соединение условно разъёмное: разобрать можно, удобнее снимать снизу вверх при демонтаже.

Холодная сварка (клеевое соединение)

Клеевое соединение применяется для напорных ПВХ-труб (оранжевые трубы наружной канализации НПВХ). ПВХ-клей растворяет верхний слой полимера, при соединении деталей молекулярные цепи смешиваются — формируется диффузионный шов.

Порядок монтажа:

1. Зачищаем торцы наждачной бумагой P80.
2. Обезжириваем оба конца активатором.
3. Наносим ПВХ-клей равномерным слоем на оба конца кистью.
4. Вставляем трубу в раструб с поворотом на 90° — быстро, без промедления.
5. Удерживаем 30–40 секунд без поворота.
6. Выдерживаем перед подачей рабочего давления: 24 ч при +20°C, 48 ч при +5°C.

Подробная технология монтажа ПВХ-канализации — в статье Склейка ПВХ труб.

Соединение чугунных труб

Чугунные трубы встречаются в старом жилфонде (до 1990-х годов постройки). При ремонте задача — как правило, переход на ПВХ с минимальным вмешательством в существующую систему.

Традиционный способ — зачеканка: в раструб набивают смоляную прядь и заливают расплавленным свинцом или заполняют цементным раствором. Метод трудоёмкий, требует опыта, устарел.

Современный способ — раструб с резиновой манжетой: готовая манжета вставляется в раструб, труба вводится с усилием. Монтаж в 6 раз быстрее зачеканки, свинец не нужен. Условно разъёмное.

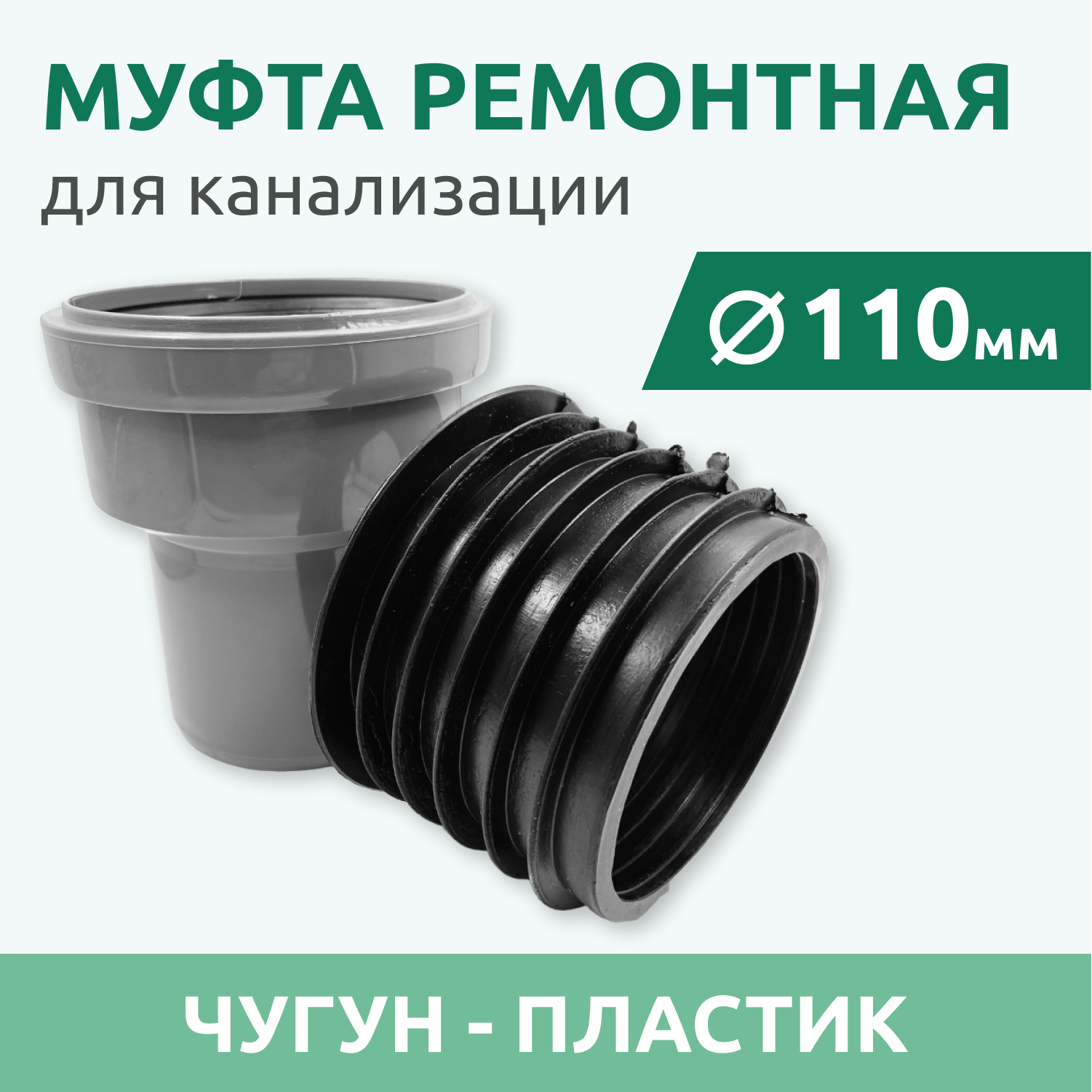

Переход «чугун → ПВХ»: ремонтная муфта с двумя резиновыми манжетами стягивается металлическим хомутом. Подходит для диаметра 110 мм (стандарт советской канализации) и 50 мм. Соединение условно разъёмное.

Как соединить трубы из разных материалов

Переход «металл → пластик» — одна из самых распространённых задач при замене трубопроводов. Вариантов перехода несколько в зависимости от диаметра и материалов. Смежная тема по гибким соединениям — в статье Особенности и применение гибкой подводки.

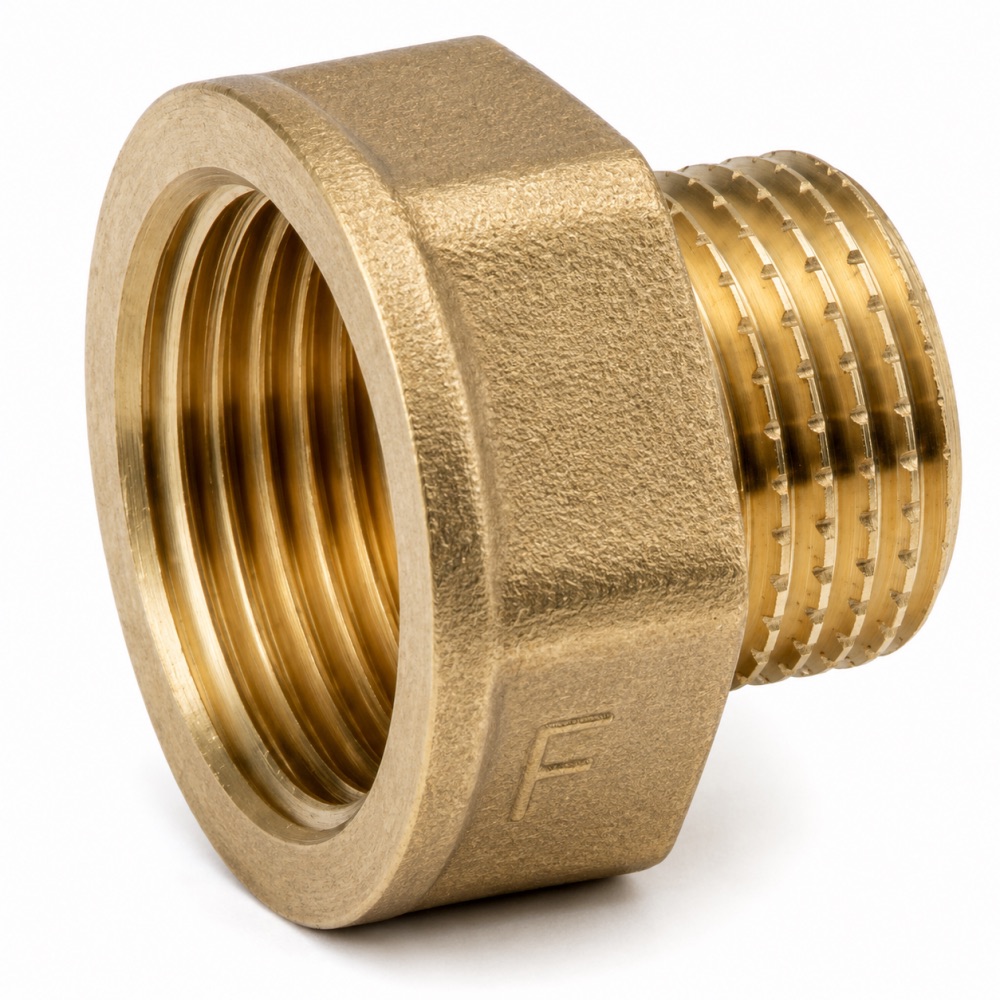

Резьбовой переходник (металлическая наружная или внутренняя резьба + полимерный раструб): самый распространённый вариант для диаметров до DN 40. На металлическую трубу нарезается резьба плашкой, на неё накручивается латунный переходник с полимерным раструбом под нужный тип трубы.

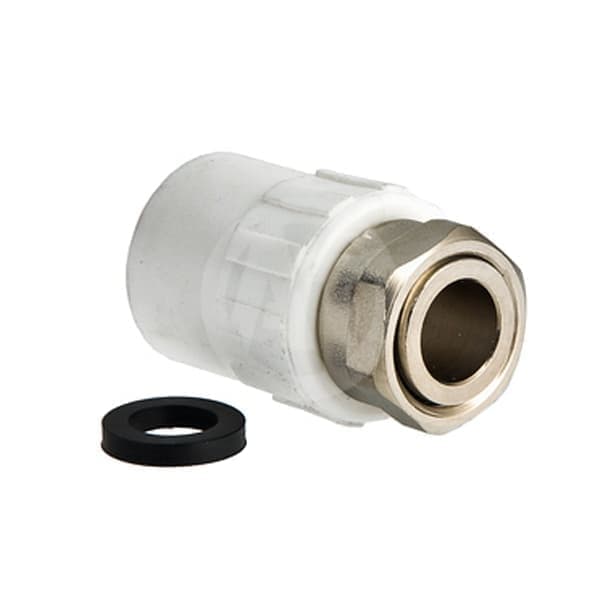

Комбинированная муфта для ПП: муфта из полипропилена с латунной резьбой (внутренней или наружной). Прямой конец заваривается в ПП-трубу паяльником, резьбовой конец накручивается на металлическую трубу с льняной подмоткой.

Американка (разборное разъёмное): накидная гайка со штуцером — классический вариант для точек подключения к оборудованию (счётчики, фильтры, радиаторы). Позволяет отключить узел без разрезания трубы.

Фланцевый переход: для диаметров от DN 50 — стальной фланец на трубе и ответный полимерный фланец соединяются болтами через прокладку.
