Как резать металлическую трубу: способы и инструменты
Для стальных труб в сантехнике применяют роликовый труборез или болгарку: труборез даёт чистый перпендикулярный рез без зачистки, болгарка быстрее, но оставляет заусенцы и требует дополнительной обработки торца.

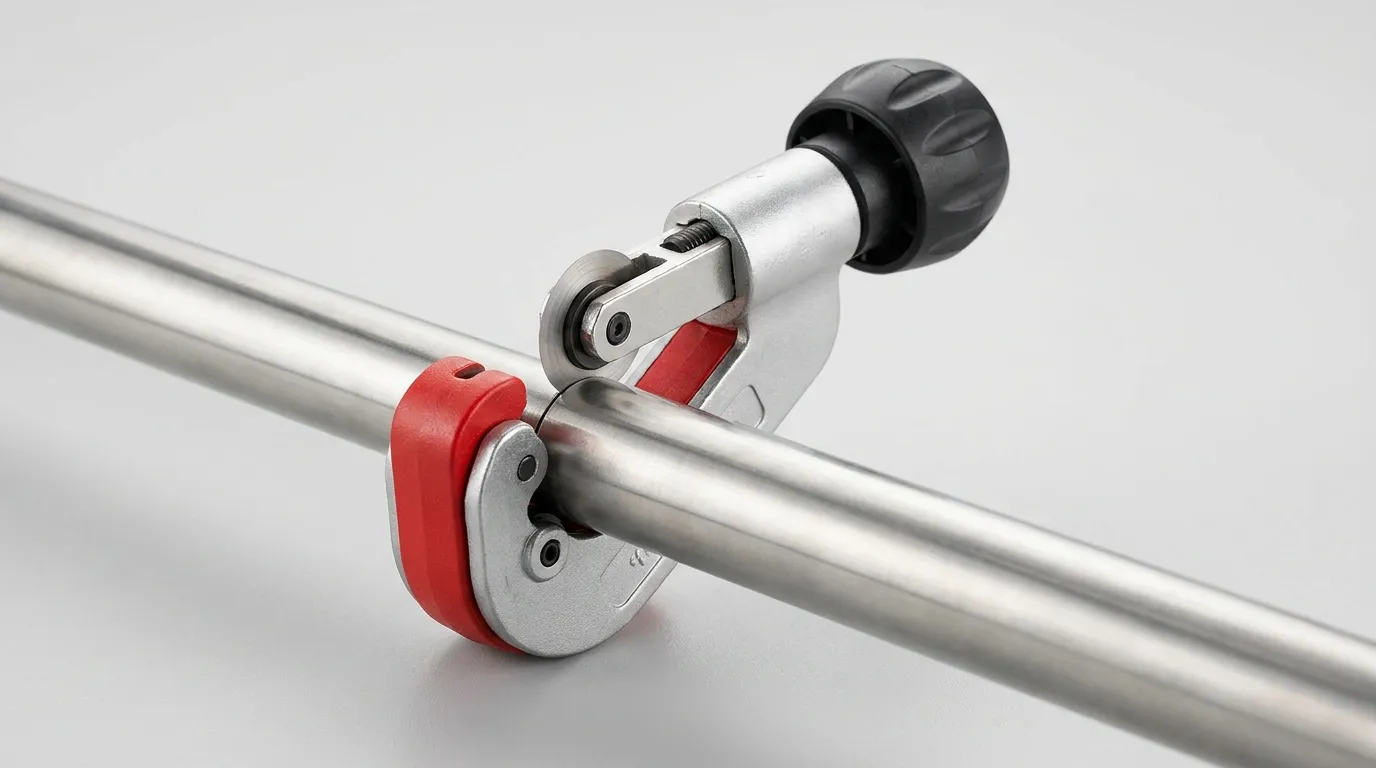

Роликовый труборез
Труборез работает по принципу обкатки: стальной ролик обжимает трубу снаружи при постепенном поджатии. Фиксируют трубу в захвате, делают полный оборот 360°, затем поджимают регулировочный винт на четверть оборота и повторяют. Обычно 3–5 проходов с нарастающим поджатием.
После реза внутри трубы образуется грат — кольцевой выступ. Его снимают встроенным риммером или напильником: грат сужает сечение и собирает отложения. Роликовые труборезы для металлических труб перекрывают диапазоны от 1/8" (DN6) до 2" (DN50) и выше.
Подходящие товары
Труборез роликовый ЗУБР для медных труб и труб из цветных металлов 6–38 мм Профессионал Т-700
Труборез роликовый Zeissler для труб из нержавеющей стали и цветных металлов 3–42 мм ZSi.902.010342
Труборез роликовый ЗУБР для медных труб и труб из цветных металлов 3–32 мм Универсал-32
Ножовка по металлу
Полотно выбирают на 22 зуба/дюйм (TPI 22) — не забивается стружкой и режет без вырывов. Угол наклона полотна к оси трубы около 60°. Чтобы рез не уводило, трубу предварительно размечают маркером по всей окружности и зажимают в тисках или трубном зажиме. Торец после ножовки всегда неровный — зачистка напильником и снятие внутреннего грата обязательны.
Болгарка (УШМ)
Отрезной диск по металлу толщиной 1,0–1,6 мм даёт быстрый рез. Метод оправдан для труб диаметром DN50 и крупнее, а также для труб, которые не идут под резьбу или сварку. Риски: деформация тонкостенных труб при перегреве и искры, опасные рядом с горючими материалами. Работать в защитных очках, перчатках и при установленном штатном защитном кожухе.
| Метод | Точность реза | Скорость | Нужна зачистка | Диаметр |
|---|---|---|---|---|
| Роликовый труборез | Высокая, перпендикуляр | Средняя | Только грат изнутри | DN6–DN50 |
| Ножовка по металлу | Средняя | Низкая | Да, торец и грат | Любой |
| Болгарка (УШМ) | Средняя | Высокая | Да, торец и грат | DN50+ |
Нарезка резьбы на трубе: клупп и плашка
Наружную дюймовую резьбу по ГОСТ 6357-81 (цилиндрическая, угол профиля 55°) нарезают клуппом или плашкой в воротке; клупп предпочтительнее — направляющая под трубу исключает перекос с первого прохода. Коническую трубную резьбу (ГОСТ 6211-81, конусность 1:16) нарезают реже — преимущественно для резьбовых соединений под давлением без уплотнений.
Клупп против плашки: в чём разница
Клупп объединяет плашку с трещоточным держателем и направляющим хомутом, который охватывает трубу и задаёт строгий перпендикуляр. Храповый механизм позволяет работать короткими рывками у стены или в нише. Плашка в обычном воротке универсальна по типоразмерам, но требует навыка держать её без перекоса. Электрический клупп используют при большом объёме работ: производительность в 5–7 раз выше ручного.
Пошаговая нарезка резьбы
- Отрезать трубу строго перпендикулярно, удалить грат и зачистить торец.
- Снять внешнюю фаску под углом 15–20° — труба войдёт в плашку без перекоса на первом обороте.
- Нанести машинное масло (или специальную СОЖ) на торец трубы и рабочую часть плашки.
- Установить клупп, первый захват сделать с небольшим осевым давлением по часовой стрелке.
- После каждых 1–2 полных оборотов — пол-оборота назад: стружка ломается и выходит из канавок.
- Нарезать резьбу нужной длины по таблице ниже, снять клупп, зачистить заусенцы.
| Диаметр трубы | Наружный диаметр резьбы, мм | Длина короткой резьбы, мм | Число ниток |
|---|---|---|---|
| 1/2" | 20,96 | 14 | 8 |
| 3/4" | 26,44 | 16 | 9 |
| 1" | 33,25 | 18 | 10 |
| 1 1/4" | 41,91 | 20 | 11 |
| 1 1/2" | 47,80 | 22 | 12 |
| 2" | 59,61 | 24 | 13 |
Внутренняя резьба
В сантехнике внутреннюю резьбу нарезают редко: проще поставить резьбовую муфту. Когда без метчика не обойтись — используют черновой метчик, затем чистовой, обязательно с СОЖ и обратным ходом на пол-оборота каждые 2 оборота.
Типичные ошибки при нарезке резьбы
Срыв резьбы. Работа без смазки или без обратного хода: стружка набивается в канавки плашки и срывает нитки. Смазывать перед каждым проходом.
Перекос плашки. Не снята фаска или труба зажата не по оси. На первом обороте перекос уже зафиксирован — исправить не получится, только перерезать.
Неполная резьба. Ранний съём клуппа — плашку снимают до достижения нужной длины. Контролировать длину линейкой по ходу нарезки.
Выбор метода соединения: резьба, сварка, пайка, пресс
Метод соединения выбирают по материалу трубы, рабочему давлению, температуре среды и требованию к разборности соединения.
| Метод | Материал трубы | Давление | Разборность | Инструмент | Требуемый навык |
|---|---|---|---|---|---|
| Резьбовое | Сталь, латунь | до 1,6 МПа | Да | Клупп, ключи | Средний |
| Сварка | Сталь, нержавейка | Высокое | Нет | Сварочный аппарат | Высокий |
| Капиллярная пайка | Медь | до 1,2 МПа | Нет | Горелка, припой | Средний |
| Пресс-фитинг | Медь, нержавейка, металлопластик | до 1,2 МПа | Нет | Пресс-клещи | Низкий |
| Компрессионный фитинг | Металлопластик, медь, ПНД | до 0,6 МПа | Да | Разводной ключ | Низкий |
Трубы, замоноличенные в стену или стяжку, соединяют только неразборными методами: пресс-фитинг, капиллярная пайка или сварка. Открытая разводка в техническом помещении с доступом для обслуживания допускает резьбовые фитинги и компрессионные фитинги — их откручивают при замене арматуры.
Для резьбовых соединений стальных труб подходят латунные муфты Tim с внутренней резьбой — доступны в типоразмерах 1/2", 3/4", 2" и промежуточных. Монтируют с льном и пастой или с лентой ФУМ (холодное водоснабжение), с льном и суриком — отопление.
Подходящие товары
Подготовка труб к сварке и пайке
Качество шва на 80% определяется подготовкой: зачистка, обезжиривание и правильная сборка узла обязательны при любом методе соединения.
Подготовка к сварке стальных труб
Торцы зачищают щёткой по металлу или шлифовальным кругом до металлического блеска в зоне 10–15 мм от кромки. При толщине стенки свыше 4 мм снимают фаску с углом скоса 25–30° (угол раскрытия стыка 60–70°), притупление кромки 1–2 мм. При стенке 4 мм и менее разделка не нужна — достаточно зачистки и прямого торца.
Центровку выполняют в трубных зажимах или центраторах. Перед основным швом накладывают 3–4 прихватки равномерно по окружности: они фиксируют положение и исключают угловой уход при сварке. Обезжиривают ацетоном или уайт-спиритом после зачистки.
Оцинкованные трубы не варят. При нагреве выше точки плавления цинка (419°C) покрытие испаряется, образуя оксид цинка ZnO — ядовитый газ, вызывающий «цинковую лихорадку» (симптомы: озноб, тошнота, повышение температуры). При электродуговой сварке температура в зоне шва превышает 1200°C, что многократно выше порога испарения цинка. Оцинкованные трубы соединяют только резьбовыми фитингами или фланцами.
Подготовка к пайке медных труб
Наружную поверхность трубы зачищают наждачной бумагой P120–P180 или специальным ёршиком-щёткой до равномерного матового блеска. Внутреннюю поверхность фитинга — ёршиком по диаметру. Зачищенную поверхность не трогают голыми руками: жир блокирует смачивание припоем.
Флюс наносят кистью тонким равномерным слоем на трубу и внутрь фитинга сразу после зачистки: флюс защищает медь от оксидирования при нагреве и обеспечивает смачивание. Трубу вставляют в фитинг до упора. Зазор между трубой и раструбом фитинга не должен превышать 0,4 мм — при большем зазоре капиллярный эффект не работает. Стандартные капиллярные фитинги обеспечивают этот допуск автоматически.
Подробнее о подборе медных и стальных труб для внутреннего водопровода — в статье «Выбор металлических труб для водоснабжения».
Сварка стальных труб
Сварное соединение — наиболее прочный вариант для стальных труб без резьбы; его применяют в системах отопления, тепловых сетях и технологических трубопроводах. Ручная дуговая сварка (РДС) покрытым электродом работает в полевых и монтажных условиях; полуавтомат (MIG/MAG) даёт более чистый шов на стационаре.
Технология ручной дуговой сварки труб
Для водопроводных и отопительных стальных труб выбирают электроды УОНИ-13/55 (высоковязкий наплавленный металл, стойкий к растрескиванию) или АНО-21 (сварка в любом положении, включая потолочное). Диаметр электрода подбирают по толщине стенки: 3 мм при стенке 3 мм, 4 мм при стенке 4 мм и выше.
Сварочный ток: 80–120 А при толщине стенки 3–4 мм, нижнее положение шва. Потолочное положение требует снижения тока на 10–15% и опыта. Порядок швов: корневой проход (проплавляет кромки насквозь), заполняющий (набирает сечение), облицовочный (формирует видимую поверхность). Каждый слой зачищают щёткой от шлака перед следующим проходом.
Типичные дефекты сварных швов
| Дефект | Симптом | Причина | Исправление |
|---|---|---|---|
| Непровар | Шов снаружи есть, внутри нет сплавления | Малый ток, высокая скорость, длинная дуга | Прорезать болгаркой, переварить |
| Прожог | Сквозная дыра в шве | Чрезмерный ток, медленное ведение дуги | Заварить дефект после зачистки, снизить ток |
| Пора | Газовый пузырь в шве (видна на рентгене или после шлифовки) | Влага в электроде или на трубе, загрязнение | Просушить электроды (200°C, 1 ч), зачистить металл |
| Трещина | Разрыв металла шва или ЗТВ | Быстрое охлаждение, жёсткое закрепление, неправильный электрод | Прорезать, снять слой, переварить с предварительным подогревом |
Капиллярная пайка медных труб горелкой
Низкотемпературная капиллярная пайка — стандартный метод соединения медных труб в системах водоснабжения и отопления при рабочей температуре до +110°C (СП 40-108-2004). Соединение выдерживает рабочее давление до 1,2 МПа; срок службы медного трубопровода при корректном монтаже превышает 50 лет.
Инструмент и материалы
Газовая горелка на пропан-бутане достаточна для труб до 28 мм диаметром. MAPP-газ даёт температуру пламени на 300–400°C выше, ускоряет нагрев фитинга при диаметрах DN35 и крупнее.
Выбор припоя зависит от назначения системы:
- Питьевой водопровод — бессвинцовый припой Sn97Cu3 (ISO 9453:2014). Без свинца и сурьмы. Температура пайки 220–250°C.
- Отопление — оловянно-серебряный Sn96Ag4, рабочая температура до +150°C.
- Дренаж — допустим ПОС-40 (40% свинца), но для питьевой воды запрещён.
Флюс нейтральный (пастообразный) подходит для большинства монтажных условий; активный (кислотный) флюс агрессивнее удаляет оксиды, но его обязательно смывают водой сразу после остывания — иначе начинается коррозия меди.
Пошаговая пайка
- Нагреть соединение горелкой, направляя пламя на фитинг, не на трубу — фитинг массивнее и прогревается медленнее.
- Перемещать горелку по окружности фитинга, не держать в одной точке — равномерный прогрев по всей плоскости пайки.
- Проверить готовность: поднести конец прутка припоя к стыку (не к пламени). Если температура достаточна, припой плавится от контакта с металлом.
- Ввести припой в зазор: капиллярные силы затянут расплав равномерно по всей окружности — шов заполняется без нажима.
- Дать остыть естественно 3–5 минут, не охлаждать водой: термоудар даёт пористость шва.
- Удалить остатки флюса влажной тряпкой или губкой после остывания.
Типичные ошибки при пайке
Перегрев. Флюс выгорает, поверхность меди синеет или чернеет, припой скатывается каплями. Нужна повторная зачистка и новый флюс — исправить перегретый узел без разборки нельзя.
Недогрев. Припой ложится снаружи выпуклой капелькой, внутрь зазора не затягивается. Стык негерметичен даже при видимом слое припоя снаружи.
Жирная поверхность. Отпечаток пальца на зачищенной меди блокирует смачивание. Обрабатывать поверхность только через чистую ткань или в перчатках.
Большой зазор. При зазоре более 0,4 мм капиллярный эффект не развивает достаточного давления для подъёма расплава. Нестандартный фитинг или разбитый калибр.
Горелки и расходные материалы для пайки меди (припой, флюс) уточняйте у менеджеров ksao.ru — наличие в каталоге меняется. Для работ с медными трубами смотрите также инструменты для сантехника.
Техника безопасности при сварке и пайке
При сварке
Сварочная дуга генерирует ультрафиолетовое и инфракрасное излучение: незащищённая сетчатка поражается за секунды. Сварочный щиток с затемнением DIN 9–11 (или маска с автозатемнением) — минимальный обязательный СИЗ. Кожаные рукавицы и сварочный фартук из огнестойкого материала.
Вентиляция в закрытом помещении — принудительная вытяжка или открытые окна: дым покрытых электродов содержит марганец и фтористые соединения. Огнетушитель под рукой при работе рядом с горючими конструкциями.
Оцинкованные трубы не варить — это повторено намеренно: при случайном сваривании оцинкованного отрезка «цинковая лихорадка» развивается через 4–6 часов после контакта с дымом ZnO. Единственный метод соединения оцинкованных труб — резьбовые фитинги.
При пайке горелкой
Защитные очки (брызги флюса при перегреве опасны для глаз). Огнеупорная подкладка под место пайки: минеральная вата, асбестовый картон — не паять на деревянных поверхностях. Газовый баллон держать вертикально не ближе 1 м от открытого огня; после работы закрыть вентиль и проверить отсутствие утечки мыльным раствором.
Часто задаваемые вопросы
Чем лучше резать стальную трубу — труборезом или болгаркой?
Труборез даёт точный перпендикулярный рез без заусенцев и без стружки внутри трубы — оптимальный выбор для труб диаметром до DN50, которые идут под резьбу или сварку. Болгарка быстрее при большом объёме работ и диаметрах DN50+, но оставляет заусенцы: торец и грат придётся зачистить отдельно.
Можно ли варить оцинкованные трубы?
Нельзя. При нагреве выше точки плавления цинка (419°C) покрытие испаряется и образует оксид цинка ZnO — ядовитый газ, вызывающий «цинковую лихорадку»: озноб, повышение температуры, тошнота через несколько часов. Оцинкованные трубы соединяют только резьбовыми фитингами или фланцами.
Какой зазор нужен между медной трубой и фитингом для пайки?
Зазор не должен превышать 0,4 мм. При большем зазоре капиллярные силы не развивают давления, достаточного для равномерного заполнения стыка припоем. Стандартные капиллярные фитинги для медных труб изготавливают с допуском, обеспечивающим нужный зазор автоматически при совмещении с трубой.
Чем клупп отличается от плашки для нарезки резьбы?
Клупп объединяет плашку с держателем и направляющим хомутом, охватывающим трубу. Направляющая задаёт перпендикуляр с первого оборота и позволяет работать у стены с коротким рычагом. Плашка в воротке универсальнее по типоразмерам, но без направляющей: перекос на первом обороте исправить уже нельзя.
Почему припой при пайке медных труб не затекает в зазор?
Две основные причины: недостаточный нагрев (припой подносят к пламени, а не к стыку — нужно наоборот: проверять готовность прутком у края фитинга) или загрязнённая поверхность (жир, оксид, выгоревший флюс). Зачистить поверхности заново, нанести свежий флюс и прогреть фитинг равномерно.
При какой толщине стенки трубы нужна разделка кромок перед сваркой?
При толщине стенки свыше 4 мм. Угол скоса кромок 25–30°, угол раскрытия стыка 60–70°, притупление 1–2 мм. При стенке 4 мм и менее достаточно зачистки торцов до металлического блеска — разделка не нужна.
Как проверить качество пайки медной трубы?
Визуально: равномерный тонкий валик припоя по всей окружности стыка, без пустых участков и наплывов. После остывания и промывки системы — гидравлическое испытание давлением 1,5–2× рабочего. Для бытового водопровода (рабочее 0,3–0,6 МПа) испытывают давлением 1,2–1,5 МПа в течение 30 минут: падение давления при отсутствии видимых протечек недопустимо.
