Компенсатор канализационный поглощает тепловое удлинение пластиковой трубы; при ремонте закрывает повреждённый участок стояка без разборки всей системы. Пластик расширяется при нагреве: труба ПВХ DN110 длиной 3 м удлиняется на 14 мм при росте температуры стоков с 20 до 80 °C. Без компенсатора это напряжение разрывает раструбные соединения. В статье разберём, когда компенсатор обязателен, какой выбрать по диаметру и материалу, и как установить без демонтажа стояка.
Для чего нужен компенсатор канализационный
Компенсатор канализационный закрывает три задачи: компенсация теплового удлинения трубы, ремонт стояка без демонтажа и корректировка уровня крестовины при перестройке пола.
Тепловое удлинение стояка
ПВХ и ПП расширяются в 5–7 раз сильнее чугуна. Коэффициент линейного расширения:
- ПВХ — 0,08 мм/(м·°C)
- ПП — 0,15 мм/(м·°C)
- Чугун — 0,011 мм/(м·°C)
На стояке высотой 3 м при сбросе горячей воды (ΔT = 60 °C):
- ПВХ-труба удлиняется на 14 мм
- ПП-труба — на 27 мм
Раструбное резиновое уплотнение допускает осевое смещение до 5–8 мм. При большем удлинении соединение расходится или трескается. Особенно критично, если стояк замоноличен в бетонную стяжку или стену — труба не двигается свободно, напряжение накапливается в стыках.
Ремонт без демонтажа
При трещине или свище на участке стояка стандартная муфта требует снять трубу из всех раструбов выше и ниже повреждения. Компенсатор вставляют на место вырезанного участка: гладкий конец задвигается в раструб нижней трубы, раструб компенсатора принимает верхнюю трубу. Работа занимает 30–40 минут без разборки системы.
Корректировка уровня крестовины
При замене напольного покрытия меняется уровень пола — на 50–120 мм при укладке керамогранита на стяжку. Крестовина стояка смещается относительно унитаза. Компенсатор опускает или поднимает крестовину на нужный размер без вырезки всего стояка.
Когда ставить компенсатор, а когда нет:
| Ситуация | Нужен компенсатор | Причина |
|---|---|---|
| Пластиковый стояк, здание ≥3 этажей | Да | Тепловое удлинение >14 мм на секцию |
| Труба замурована в стяжку или стену | Да | Нет свободного хода — напряжение рвёт стыки |
| Трещина или свищ на стояке | Да (ремонтная функция) | Вставить новый участок без демонтажа |
| Смещение уровня крестовины при ремонте | Да | Скорректировать положение без переборки стояка |
| Горизонтальная ветка ≤3 м | Нет | Удлинение <5 мм, раструб справляется |
| Чугунный стояк | Нет | Расширение чугуна в 7 раз меньше ПВХ |

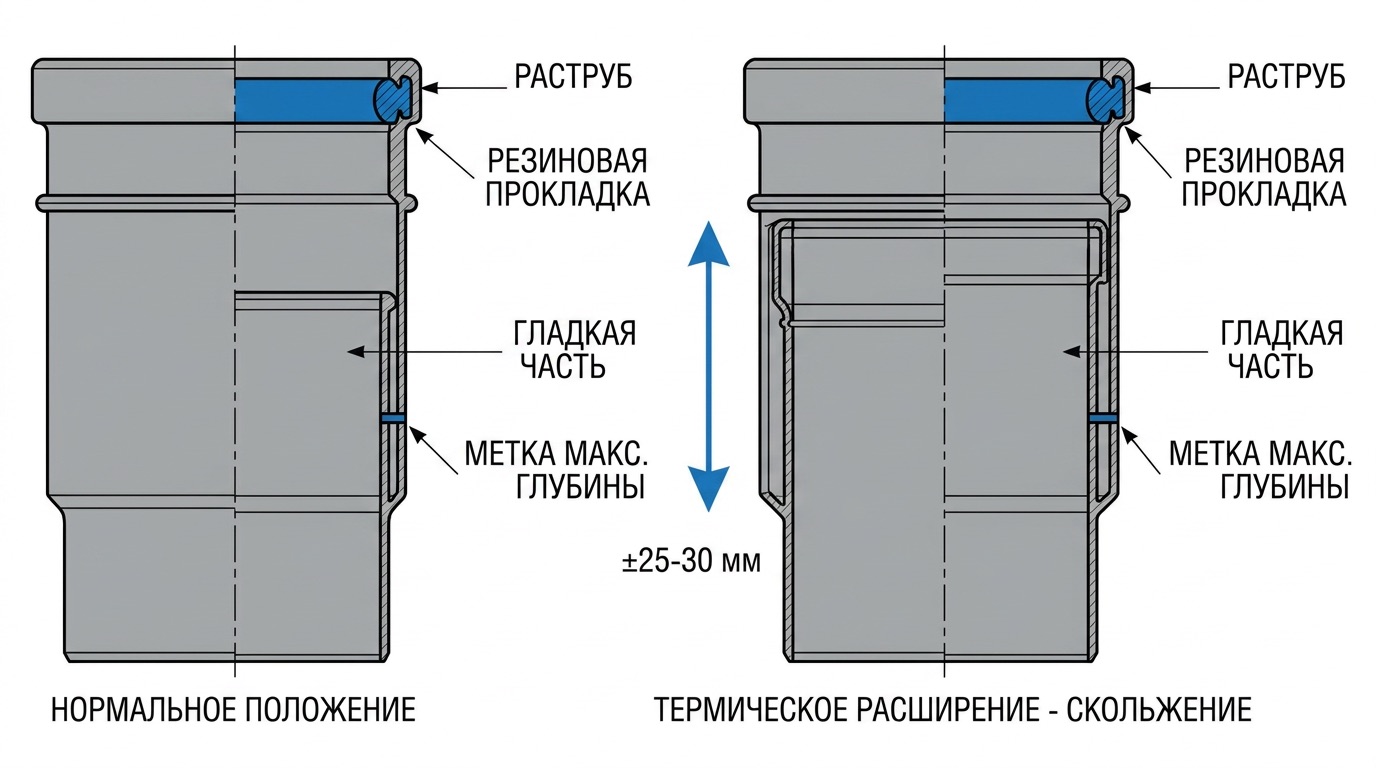

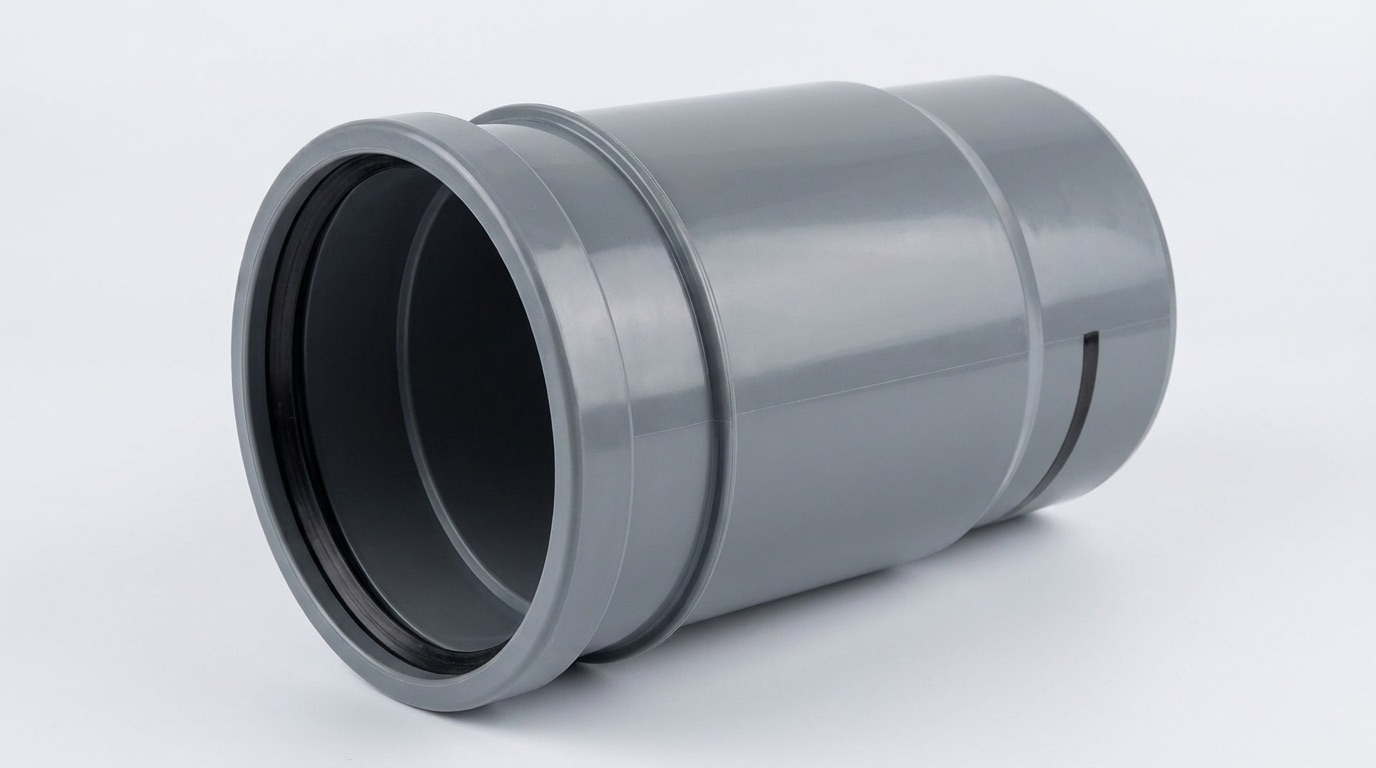

Как устроен компенсационный патрубок
Компенсационный патрубок состоит из двух частей с разными торцами, между которыми происходит компенсирующее скольжение.
Конструкция:
Один торец образует раструб с кольцевым резиновым уплотнителем: принимает гладкий конец соседней трубы или фитинга. Второй торец выполнен гладким, с отметкой максимальной вставки: скользит внутри раструба нижерасположенного элемента стояка.
При тепловом удлинении трубы гладкий конец компенсатора движется внутри раструба, резиновое уплотнительное кольцо сохраняет герметичность. Ход компенсатора DN110 составляет ±25–30 мм (итого до 55 мм полного хода). Этого достаточно для стояка высотой до 5 м из ПП и до 9 м из ПВХ при ΔT = 60 °C.
Отличие от обычной муфты:
Обычная ремонтная муфта создаёт жёсткое соединение: оба конца входят в раструбы с упором, осевой ход равен нулю. Компенсатор создаёт скользящее соединение: один конец не упирается, а удерживается только уплотнением. Внешне они похожи; тип проверяют по наличию ограничительного бортика внутри раструба: у муфты он есть, у компенсатора его нет.
Технические характеристики DN110 (ПВХ серый):
| Параметр | Значение |
|---|---|
| Длина | ~280 мм |
| Наружный диаметр | 115 мм |
| Внутренний диаметр | 110 мм |
| Толщина стенок | 3,2 мм |
| Максимальная температура | 95 °C (кратковременно) |
| Рабочее давление | Безнапорное |
| Ход компенсации | ±25–30 мм |
| Срок службы | до 50 лет |
Виды компенсаторов канализационных
Компенсаторы для канализации выпускают из ПВХ, ПП, ПЭ и чугуна в диаметрах DN50 и DN110. Температура стоков и диаметр трубопровода определяют выбор.
По материалу
ПВХ (поливинилхлорид): серые жёсткие фитинги, рабочая температура до +60 °C (кратковременно +95 °C). Основной материал для квартирной внутренней канализации: стояк, горизонтальные ветки от умывальника, душа, ванны. Стоят дешевле ПП-аналогов.
ПП (полипропилен): серые или белые, рабочая температура до +95 °C постоянно. Выбирают, если в стояк регулярно сбрасывают горячие стоки: кухонный слив, посудомоечная машина, стиральная машина с горячей программой.
ПЭ (полиэтилен): гибкие тёмно-серые или чёрные фитинги для наружной канализации. Рабочая температура от −60 °C, стойкость к грунтовым нагрузкам.
Гофрированный ПВХ: ход компенсации до ±50 мм за счёт гофры. Используют при сложной геометрии или значительных смещениях.
Чугун: для ремонта чугунных стояков, соединение фланцевое или на болтах. Весят 2–4 кг против 200–300 г у пластиковых.
По диаметру
- DN50 — горизонтальные ветки: раковина, биде, душ, ванна
- DN110 — стояк, отвод унитаза
Таблица выбора
| Материал | Диаметр | Макс. t° стоков | Применение |
|---|---|---|---|
| ПВХ серый | DN50 / DN110 | 60 °C постоянно | Квартира, холодные и тёплые стоки |
| ПП серый | DN50 / DN110 | 95 °C постоянно | Кухня, горячие стоки |
| ПВХ гофра | DN50 / DN110 | 60 °C | Сложная геометрия, большой ход |
| ПЭ | DN110 | 40 °C | Наружная канализация |
| Чугун | DN100 / DN150 | — | Ремонт чугунного стояка |

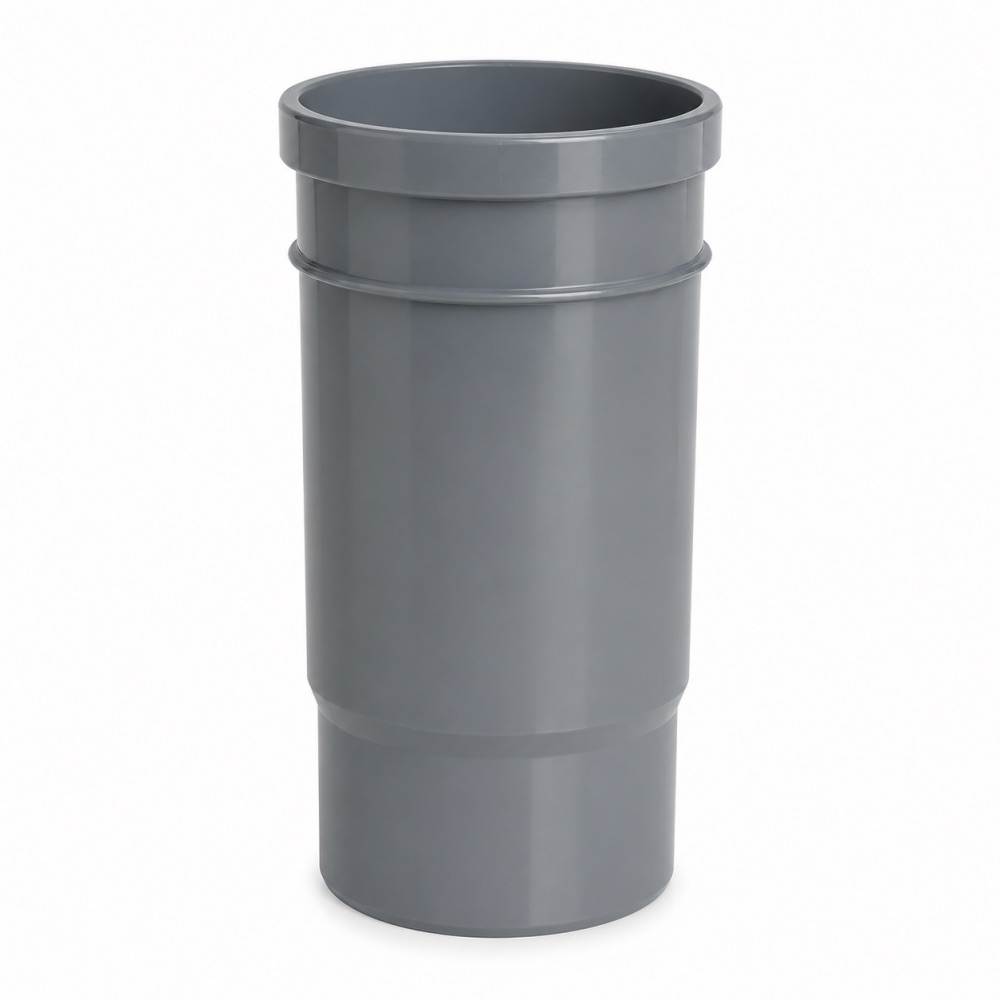

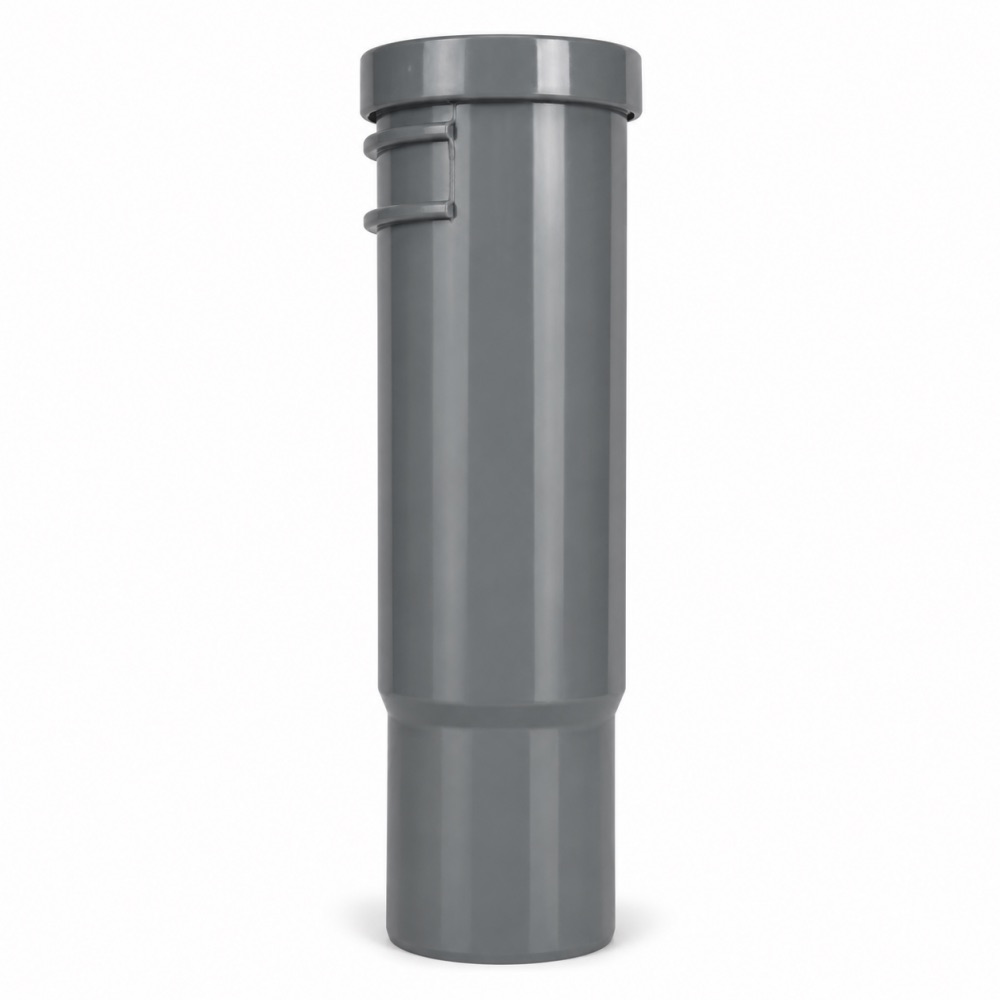

На ksao.ru представлены компенсаторы ПВХ серые DN50 и DN110 — муфта компенсационная DN50 и DN110 для внутренней канализации.

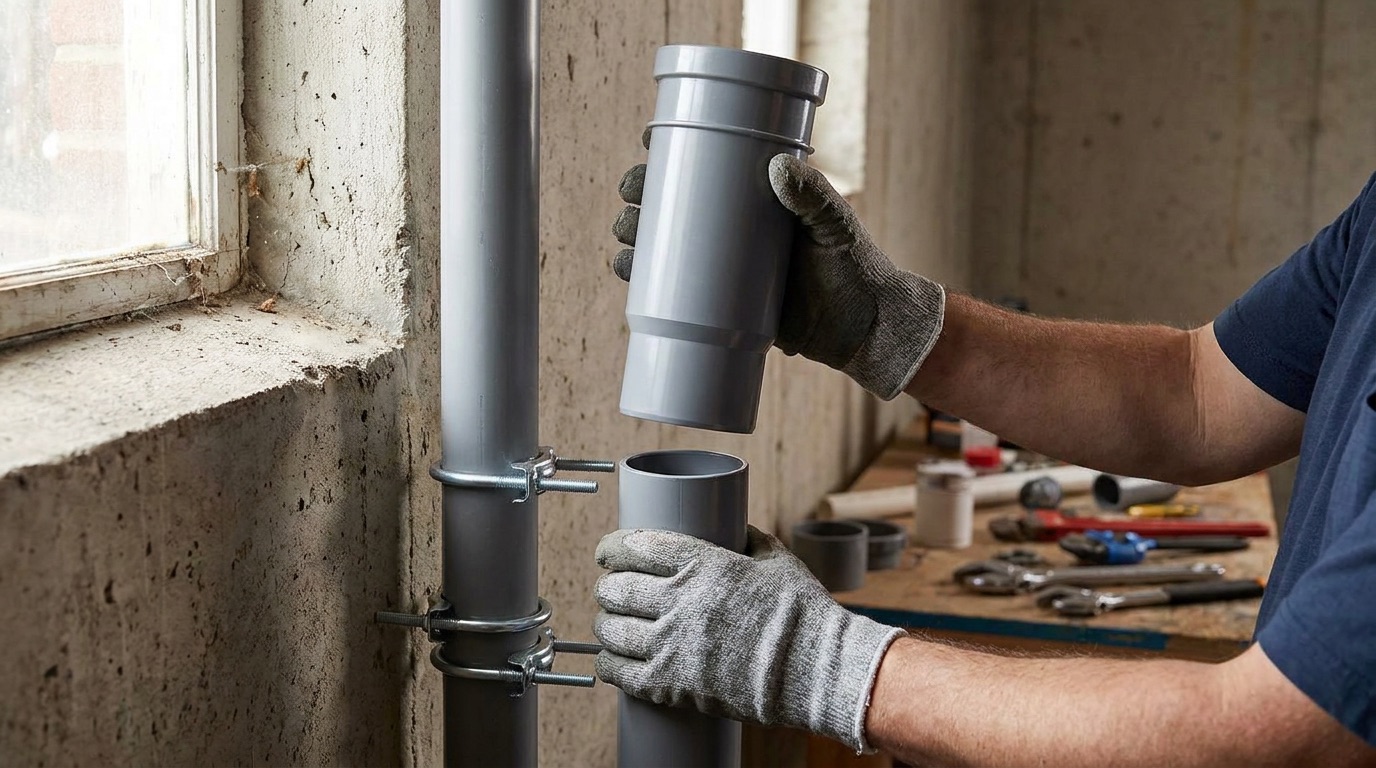

Как установить компенсатор канализационный своими руками

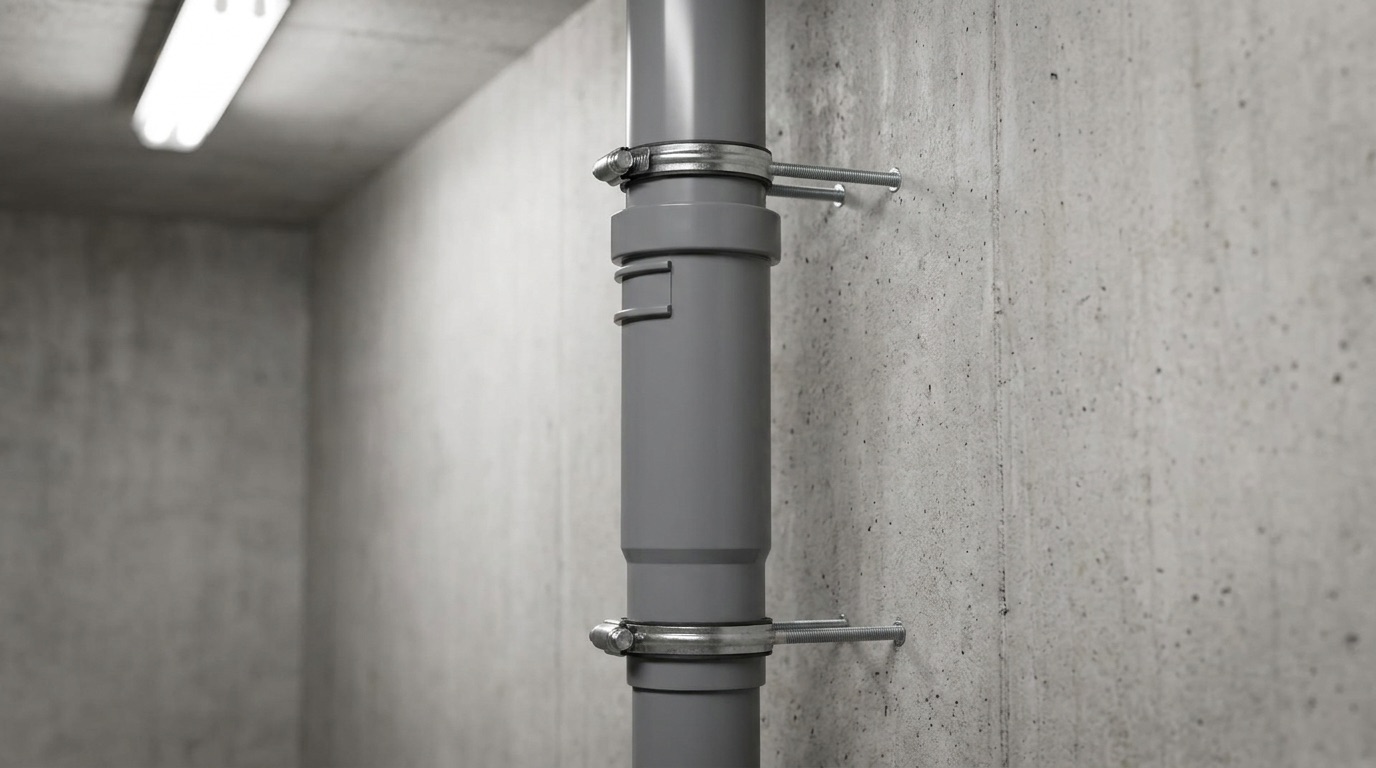

Компенсатор устанавливают в нижней части каждой этажной секции стояка: в техническом подполье или у основания вертикального участка.
Инструменты: ножовка с мелким зубом (по металлу), напильник или наждачная шкурка P80, смазка для канализационных труб (силиконовая или мыльная), разъёмный хомут на шпильке, рулетка.
Пошаговая установка
- Предупредить соседей выше по стояку — во время работы никто не должен пользоваться сантехническими приборами.
- Рассчитать длину вырезаемого участка: длина компенсатора (~280 мм) минус глубина двух раструбов (~30 мм × 2 = 60 мм) = 220 мм. Отметить на трубе.
- Вырезать участок трубы ножовкой с мелким зубом — мелкий зуб даёт меньше заусенцев на срезе.
- Зачистить срезы напильником или наждачкой P80 — убрать заусенцы по всему периметру. Срез должен быть ровным, без сколов.
- Нанести смазку на верхний конец стояка (кольцом, 10–15 мм от торца) — смазка облегчает вход трубы в раструб и защищает уплотнительное кольцо.
- Надеть компенсатор раструбом вниз на верхний конец стояка до упора раструба.
- Нанести смазку на нижний конец стояка, завести гладкий конец компенсатора в раструб нижней трубы на глубину не менее 50 мм.
- Закрепить стояк хомутом на шпильке вплотную выше компенсатора — хомут фиксирует трубу, не сам компенсатор.
- Подать воду и проверить стыки — компенсатор готов к работе сразу после монтажа, время ожидания не требуется.
Не зажимать компенсатор жёсткими хомутами с обеих сторон — он не сможет скользить при тепловом удлинении. Хомут крепят к трубе выше компенсатора, к самому фитингу — только если монтаж ведётся на горизонтальном участке для поддержки веса.
При установке в стояк компенсатор ориентируют раструбом вверх или вниз — оба варианта допустимы. Главное, чтобы гладкий скользящий конец входил в раструб трубы (не компенсатора), иначе уплотнитель не сработает.
FAQ
Для чего нужен компенсатор на канализационном стояке?
Компенсатор поглощает тепловое удлинение пластиковой трубы: ПВХ-стояк высотой 3 м удлиняется на 14 мм при нагреве на 60 °C. Без компенсатора это напряжение расходит раструбные соединения. На чугунных стояках компенсатор не нужен — чугун расширяется в 7 раз меньше ПВХ.
Чем компенсатор отличается от обычной ремонтной муфты?
Ремонтная муфта создаёт жёсткое соединение: оба конца упираются в раструбы, осевой ход равен нулю. Компенсатор создаёт скользящее: гладкий конец свободно движется внутри раструба на ±25–30 мм, уплотнение сохраняет герметичность. Внешне похожи; отличают по отсутствию ограничительного бортика внутри раструба компенсатора.
Куда ставить компенсатор — вверх или вниз раструбом?
На вертикальном стояке — раструбом вверх: так под действием веса столба воды гладкий конец плотнее прижимается к уплотнению. На горизонтальном участке ориентация раструба не имеет принципиального значения.
Можно ли обойтись без компенсатора в квартире?
На горизонтальных ветках длиной до 3 м достаточно стандартного раструба: тепловое удлинение не превысит 5 мм, уплотнитель справляется. На вертикальном пластиковом стояке в многоэтажном доме и при замоноличивании труб в стяжку — нельзя: без компенсатора стояк треснет или выдавит соединения за несколько лет.
На сколько миллиметров перемещается компенсатор?
Стандартный компенсатор DN110 перемещается на ±25–30 мм (суммарный ход до 55 мм). Этого достаточно для стояка из ПП высотой до 5 м или из ПВХ высотой до 9 м при перепаде температуры 60 °C. При большей высоте ставят 2 компенсатора — по одному на каждые 4–5 м.
Нужно ли наносить смазку при установке?
Смазка для канализационных труб наносится на гладкий конец трубы перед вставкой в раструб. Она облегчает монтаж и защищает резиновое уплотнительное кольцо от повреждения при надевании. Герметик на раструбных соединениях компенсатора не нужен: резиновое кольцо герметизирует стык, а жёсткая фиксация клеем или герметиком лишила бы компенсатор возможности скользить.
Взаимозаменяемы ли компенсатор и ремонтная муфта?
Нет. Ремонтная муфта не компенсирует тепловое удлинение: жёсткое соединение передаёт напряжение на соседние стыки. Компенсатор подходит как ремонтная муфта: закроет повреждённый участок и заодно решит задачу компенсации. Обратное неверно.
Итог
Компенсатор канализационный устанавливают на пластиковых стояках в многоэтажных домах и при замоноличивании труб в стяжку или стену. Фитинг поглощает тепловое удлинение (14–27 мм на 3 м при ΔT 60 °C), закрывает повреждённый участок без демонтажа стояка и корректирует уровень крестовины при ремонте. Выбирают по диаметру (DN50 — горизонтальные ветки, DN110 — стояк) и материалу (ПВХ — до 60 °C, ПП — до 95 °C). Установка без специального инструмента: ножовка, наждачка, смазка для канализационных труб и хомут.
